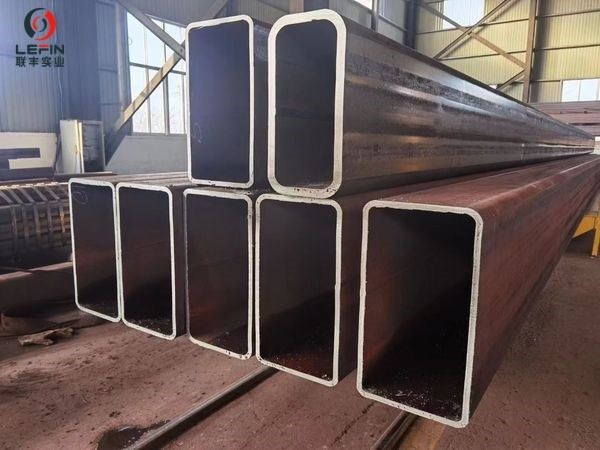

JIS G3466 SS400 STKR400 STKR490 HOHLSCHNITT

FORM: QUADRATISCH HOHLSCHNITT RECHTECKIG HOHLSCHNITT KREISHOHLSCHNITT

TYP: NAHTLOS UND GESCHWEISST

Herstellungsverfahren:

Umformen von geschweißten Stahlrohren in Quadrate Umformen eines Stahlblechs in Coils in einen quadratischen Abschnitt oder in ein Paar von U-Profilen, gefolgt von einem kontinuierlichen elektrischen Widerstandsschweißen oder einem automatischen Lichtbogenschweißprozess.

CHEMISCHE ZUSAMMENSETZUNG % max
Stahlsorte	C	Si	Mn	P	S
STKR 400	0.25	-	-	0.04	0.04
STKR 490	0.18	0.55	1.5	0.04	0.04

MECHANISCHE EIGENSCHAFTEN min
Stahlsorte	Zugfestigkeit Mpa	Streckgrenze oder Dehngrenze Mpa	Dehnung Prozent

STKR 400	400	245	23
STKR 490	490	325	23

Maßtoleranz
Angegebener Artikel und Abmessung		Maßtoleranz
Seitenlänge	100 mm oder weniger	±1,5 mm
	über 100mm	±1,5 Prozent
Unebenheit von flachen Plattenteilen	Seitenlänge 100 mm oder weniger	0,5 mm max
	Seitenlänge über 100 mm	innerhalb von 0,5 Prozent der Seitenlänge
Winkligkeit, die durch benachbarte flache Plattenabschnitte hergestellt wird		±1,5 Grad
Eckmaß: s		3t max
Länge		plus nicht angegeben 0
Un-Geradheit		Innerhalb von 0,3 Prozent
Wandstärke: T	Herstellung von Vierkantrohren aus Stahl durch Schweißen	unter 3 mm ±0,3 mm 3 mm oder mehr als ±10 Prozent
	Nahtloses Vierkantrohr aus Stahl	unter 4 mm ±0,6 mm 4 mm oder mehr als ±15 Prozent
